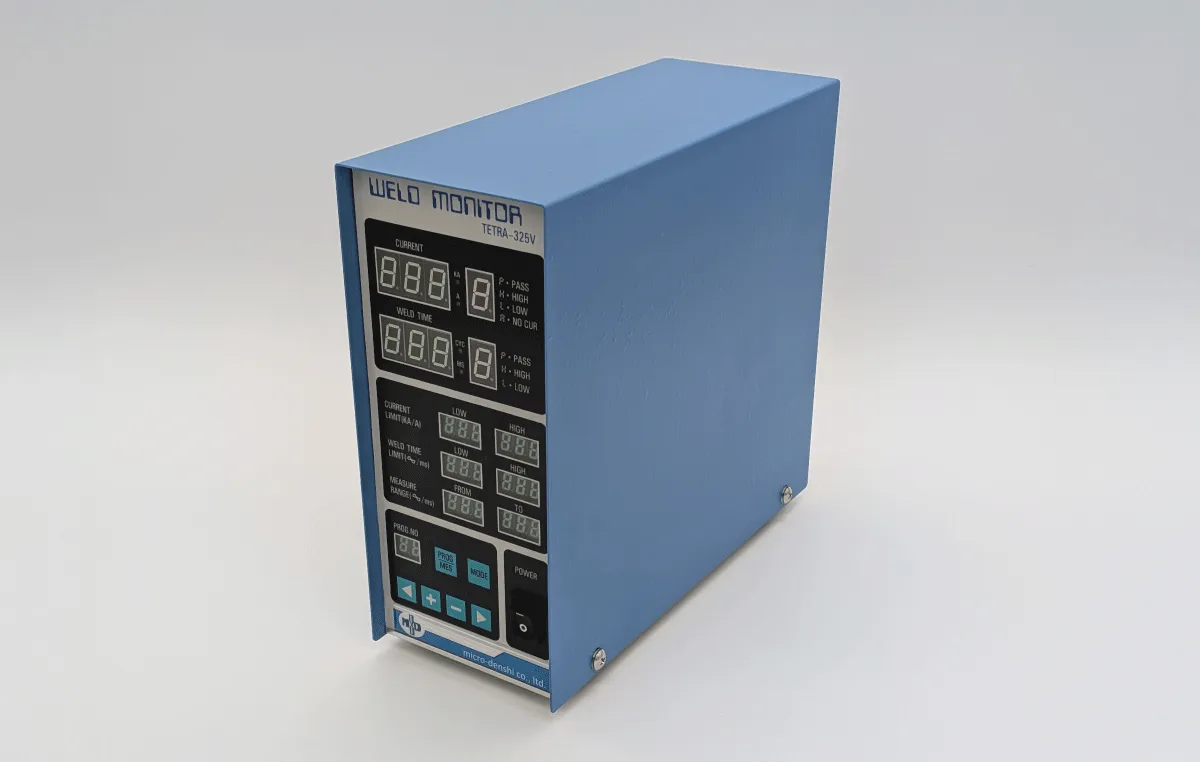

溶接電流の下限上限を入力して、電流値や通電時間の状態を確認・判定する装置です。
インバータ式・単相交流式・単相整流式・三相整流式・パルセーション式・コンデンサ式・シームなどの各溶接装置に適用可能です。
通信機能でデータ管理に便利です。
特長
- 実効電流値/ピーク電流値の選択可能。
- トロイダルコイルの選択（999A/9.99KAか9.99KA/99.9KA）で広範囲に対応可能。
- 最大9段までの任意のインパルスを測定可能。
- 判定結果は大型LED採用でとっても見やすい。
- 設定条件は15条件を入力可能。
仕様
| 形式 | TM-325V |
| 入力電源 | AC100V 50/60Hz |
| 管理可能な溶接電源 | インバータ式・単相交流式・単相整流式・三相整流式・コンデンサ式 |
| 溶接電流測定 | 1.測定レンジ 999A/9.99KA/99.9KA 2.測 定 値 測定区間の実効電流値またはピーク電流値 3.測定精度 フルスケールに対し±2%以内 4.測定区間 1～999サイクルまたは0.01ms～9.99ms/0.1ms～99.9ms |
| 通電時間測定 | 最大999サイクルまたは最大9.99ms/99.9ms/999ms |
| 設定方式 | キースイッチ入力、LED表示により15条件 |
| 判定出力 | LED表示・オープンコレクタ・リレー接点出力 |
| トロイダルコイル | TCS-1G：9.99KA/99.9KA TCS-10G：999A/9.99KA |
| 通信機能（OPTION | 1.通信方式 シリアル 2.通信速度 9600/4800/2400/1200 3.受信データ 設定データ 15条件 4.送信データ 電流値・溶接時間。判定結果 |
| 消費電力 | 約15VA |
| 寸法 (mm) W×H×D | 100×230×250 |
| 重量 | 約4.2Kg |
※溶接電流の管理でお困りのことなど、ご相談いただければ、アドバイスさせていただけます。
